RH-CFY 型通用电容式物位开关

一、概述

RH-CFY 物位开关是我司研发生产的一种新型的射频电容式物位仪表,可对块状、颗粒状、粉末状和液体物料的物位高度进行控制和上限、下限报警,是我司为目前大量混泥土搅拌站的需要而专用设计的产品,它特别适用于混泥土搅拌站中水泥仓和沙、石等骨料仓使用,是我司推出阻旋式物位开关开关后又一通用型的物位测量产品。

二、主要技术指标
◆   工作电源: AC220V±10% 或 DC24V
◆   功耗: < 3W
◆   防护等级: IP65
◆   工作环境温度: -40 ~ 45 ℃
◆   介质压力:常压
◆   输出方式:两组继电器常开、常闭接点输出(触点容量 AC220V , 0.5A ; DC28V ; 0.5A ;电阻负载)

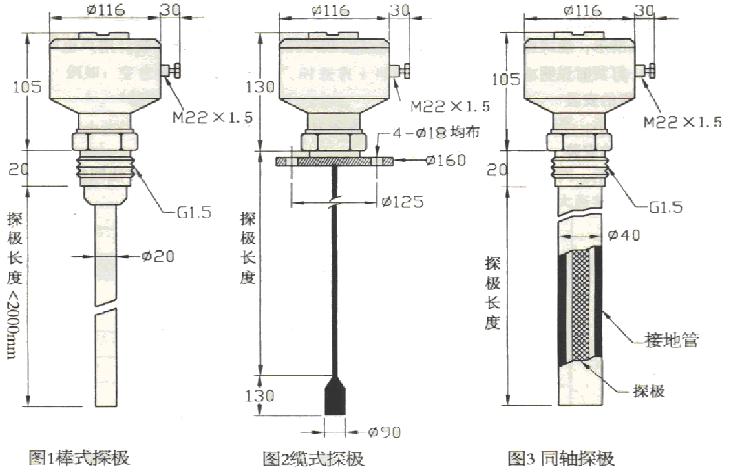

三、外型及安装法兰尺寸图

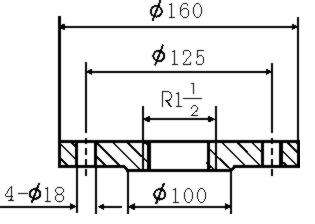

法兰安装开孔尺寸


四、安装方法



本物位开关为管螺纹安装(可配图 3 所示螺纹法兰),安装时应根据现场情况采取顶装(从仓顶垂直安装)或侧装(在仓壁侧面安装)。定装时应选择能避开进料时物料冲击的位置安装,与仓壁距离应大于 200mm ,侧装时应倾斜 20∽30° ,以避免探极挂料。仓壁为混泥土时应使物位开关外壳“接地标志处”可靠接通钢筋。

用户拆装物位开关时,注意不要用手抱住壳体拧动,应使用扳手拧动六角螺纹。


五、选型注意事项

1. 本物位开关的探极长度可根据现场需要选在 150 ∽ 1500mm 之间。
2. 用于检测介电常数 < 3 的物料时,探极长度不宜短于 400mm 。
3. 我司提供选型咨询服务;特殊情况可按用户要求供货
