RH 型音叉式料位限位开关依靠压电晶体使叉体产生振动。当叉体被物料覆盖时 , 振动 减弱 , 这一变化通过电子电路检出后输出一个开关量 , 可用于上、下限位控制或上下限报警。使用简单 , 运行可靠 , 在冶金、建材、化工、轻工、 煤碳、粮食等行业中应用广泛。
二、 应用范围
⊙ 煤粉、沙子
⊙ 饲料、奶粉、面粉
⊙ 聚乙烯颗粒 , 聚丙烯颗粒等

三、 产品特点

l. 运行可靠 ∶ 该限位开关无可动元件 . 机械及电路结构简单 , 一经安装投运后无需维护。
2. 无需调校 ∶ 由于该限位开关的检测不受介质电特性及密度变化的影晌 , 所以无论检测何种物 料，安装完毕即可使用，无需现场调校

四、 主要技术指标

l. 供电电压： DC24V.DC18-55V 或 AC50-220V 50HZ
2. 工作温度 ∶ 叉体 ∶ -40℃ ～ l 50℃ 仪表 ∶ -20℃ ～ 70℃
3. 输出方式 ∶DC24V 供电时为继电器输出 (AC220VlA)
AC50 ～ 220V/50HZ 供电时为两线输出 (4.4W—77W)
DCl8 ～ 55V 供电时为集电极开路输出 (NPN,350mA)
4. 功耗 ∶ 直流供电时 0.25W 交流供电时 1.5W
5. 动作延迟 ∶l—3 秒
6∶ 最大颗粒 ∶ 被测物料应在叉股间自由通过 ( 建议小于 l 0mm )

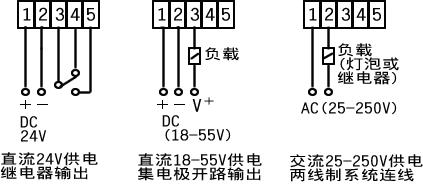

五、 端子图及系统连线

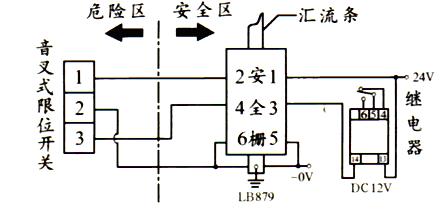

六、 本安防爆型产品的现场接线
