一 概述
1 . RH系列LWGY智能涡轮流量计是本公司采用国外先进技术生产制造的,是最理想计量液体的流量计之一。它具有结构简单,计量精度高,使用寿命长,操作简单,容易检修等特点。该产品广泛应用于冶金、化工、石油、城建、环保、食品等领域,高精度测量水、自来水、柴油、汽油和较低黏度原油等液体的体积流量。
2 . RH系列LWGY智能涡轮流量计适用于测量对不锈钢 1Cr18Ni9Ti , 2Cr13 及刚玉 Al 2 O 3 ,硬质合金不起腐蚀作用,且无纤维,颗粒等杂质的液体。
3 . RH系列LWGY智能涡轮流量计适用于在工作温度下粘度小于 5 × 10 -6 m 2 /s ,对于粘度大于 5 × 10 -6 m 2 /s 的液体,要对流量计进行实液标定后才能使用。
二 工作原理
传感器内的涡轮在流体作用下产生旋转,使信号检测器的磁场发生变化,因此在信号检测器的线圈中感应出交变电压,在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比,即与流体的流量(流速)成正比。
在测量范围内,传感器的流量脉冲频率与体积流量成正比,这个比值既为仪表系数。用 K 表示:
K=3600 × F/Q 或 K=N/V
式中: F— 流量信号频率( Hz )
Q— 体积流量( M 3 /h 或 L/h )
N— 脉冲数
V— 体积总量( M 3 或 L )
每台流量计的仪表系数由制造厂填写在检定证书中。 K 值设入配套的显示仪表中,便可显示出瞬时流量和体积总量。
三 主要技术参数
1 基本参数:见表 1
2 .测量介质:液体
3 .传感器精度:± 0.5% ;± 1.0% 特定可达 0.2%
4 .重复性:指示值的± 0.2%
5 .介质温度: -20 ℃ ~+ 120 ℃
6 .环境温度: -20 ℃ ~+ 50 ℃
7 .供电电源: +12V~24V
8 .介质粘度: 0.5~100 mpa?s
9 .工作压力:1.6~32 Mpa
10 .输出电压幅值:高电平 ≥ 8V ,低电平 ≤ 1V 。
11 .传输距离:传感器至显示仪表的距离可达 1000M 。
表 1
型号 |
流量范围( m3/h ) |
精确度 % |
最大工作压力 MPa |
安装形式 |
公称通经 mm |
前置放大器电源( V ) |
RHLWGY-4 |
0.04-0.25 |
0.5 ; 1 |
6.3 |
螺纹 |
4 |
+12V |
RHLWGY-6 |
0.1-0.6 |
0.5 ; 1 |
6.3 |
螺纹 |
6 |
+12V |
RHLWGY-10 |
0.2-1.2 |
0.5 ; 1 |
6.3 |
螺纹 |
10 |
+12V |
RHLWGY-15 |
0.6-6 |
0.5 ; 1 |
6.3 |
螺纹 |
15 |
+12V |
RHLWGY-25 |
1-10 |
0.5 ; 1 |
6.3 |
螺纹 |
25 |
+12V |
RHLWGY-40 |
2-20 |
0.5 ; 1 |
6.3 |
螺纹 |
40 |
+12V |
RHLWGY-50 |
4-40 |
0.5 ; 1 |
2.5 |
法兰 |
50 |
+12V |
RHLWGY-80 |
10-100 |
0.5 ; 1 |
2.5 |
法兰 |
80 |
+12V |
RHLWGY-100 |
20-200 |
0.5 ; 1 |
2.5 |
法兰 |
100 |
+12V |
RHLWGY-150 |
30-300 |
0.5 ; 1 |
2.5 |
法兰 |
150 |
+12V |
RHLWGY-200 |
80-800 |
0.5 ; 1 |
2.5 |
法兰 |
200 |
+12V |

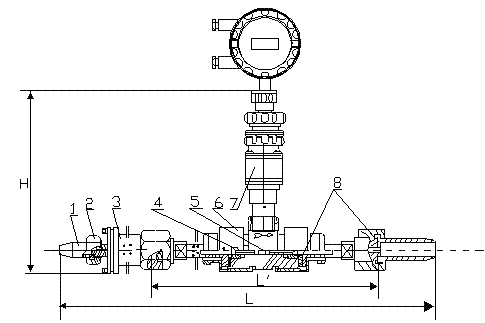

四 结构
五 安装
⑴流量计的安装方式根据规格不同,采用螺纹或法兰连结
⑵流量计可水平,垂直安装,垂直安装时流体方向必须向上,液体应充满管道,不得有气泡。
⑶安装时,液体流动方向应与流量计外壳上指示流向的箭头方向一致。流量计上游端至少应有 20DN 的直管段,下游端应有 5DN 的直管段。
⑷流量计应远离外界电场,磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。
⑸为了检修时不影响液体的正常输送,建议在流量计的安装处,安装旁通管道。
六 使用注意事项
使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。
流量计在开始使用时,应先将流量计内缓慢的充满液体,然后在开启出口阀门,严禁流量计处于无液体状态时受到高速流体的冲击。
流量计的维护周期一般为半年,检修清洗时请注意勿损伤测量腔内的零件,特别是叶轮,装配时请看好导向件及叶轮的位置关系。
流量计不用时,应清净内部液体,且在流量计两端加上防护套,防止尘垢进入,然后置入干燥处保存。
配用的过滤器应定期清洗,不用时应向流量计不用时一样进行保护处理。
七 仪表类型
仪表类型 |
简 介 |
LWGYA(4-20mA 输出型) |
在传感器的基础上有 4-20mA 两线制电流输出 |
LWGYB(现场显示型 ) |
采用电池供电,增加了现场显示功能。
电源: 3.6 V 锂电池
显示方式: 6 位 LCD 显示累积总量,单位: M 3
4 位 LCD 显示瞬时流量,单位: M 3 /h
用磁开关进行累积总量和瞬时流量的显示切换。 |
LWGYC(智能远传型) |
同时具有 LWGYA 和 LWGYB 的功能
工作电压:外供 24VDC
输出信号: 4-20mA 两线制 |
.
|
