一、产品特点:
◆ 管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
◆ 测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
◆ 在现场可根据用户实际需要在线修改量程。
◆ 高清晰度背光 LCD 显示,全中文菜单操作,使用方便,操作简单,易学易懂。
◆ 采用 SMD 器件和表面贴装( SMT )技术,电路可靠性高。
◆ 采用 16 位嵌入式微处理器,运算速度快精度高,可编程频率低频矩形波励磁,提
高了流量测量的稳定性,功耗低。
◆ 全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达 150 : 1
◆ 超低 EM1 开关电源,适用电源电压变化范围大,抗 EMC 性能好。
◆ 内部具有三个积算器可分别显示正向累计反向累计量及差值积算量,内部设有不掉
电时钟,可记录 16 次掉电时间。
◆ 具有 RS485 、 RS232 、 Hart 和 Modbus 等安息字通讯信号输出。
◆ 具有自检与自论断功能 |
二、工作原理:
RH系列LDB 智能电磁流量计原理基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非金属合金短管,两只电极沿管径方向穿通管壁固定在测量管上,其电极头与衬里内表面基本齐平,励磁线圈由双向方波脉冲激励时,将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势 E 。电动势 E 正比于磁通量密度 B ,测量管内径 d 与平均流速 v 的乘积。电动势(流量信号)由电极检测出并通过电缆送至转换器,转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲、模拟电流等信号,用语流量的测量和调节。
三、应用领域:
由于智能电磁流量计有其独特的优点,因此被广泛应用于测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。
四、主要技术参数:
● 公称通径系列 DN ( mm ) |
● 电导率范围: |
管道式四氟衬里: |
被测流体电导率 ≥ 5 μ s/cm |
10 , 15 , 20 , 25 , 32 , 40 , 50 , 65 , 80 , 100 , 125 |
大多数以水为成份的介质,其电导率在 200 ~ 800 |
150 ,200,250,300,350,400,450,500,600 |
μ s/cm 范围内,均可选用电磁流量计来测量流量 |
管道式橡胶衬里: |
● 输出电流及负载电阻: |
40 , 50 , 65 , 80 , 100 , 125 , 150 ,200,250,300 |
4 ~ 20mA 全隔离负载电阻 < 750 欧姆 脉冲频率 |
350,400,450,500,600,800,1000,1200 |
0 ~ 1Khz 光电隔离 OCT 外接电源≤ 35V 导通时集 |
注:特殊规格可定制 |
电极最大电流为 250mA |
● 流体方向: |
● 电极材料: |
正 , 反 , 净流量 |
含钼不锈钢、钛 ( Ti )、钽( Ta )、哈氏合金( H )、 |
量程比: 150 : 1 |
铂 ( Pt ) 或其他特殊电极材料 |
重复性错误:测量值的 ± 0.1% |
● 防护等级: 潜水型: IP68 ,其他: IP65 |
● 精度等级: 管道式: 0.5 级, 1.0 级 |
● 供电电源: |
● 被测介质温度: |
85 ~ 265V , 45 ~ 63HZ |
普通橡胶衬里: - 20 ~ + 60 ℃ ; |
● 直管段长度: |
高温橡胶衬里: - 20 ~ + 90 ℃ ; |
管道式:上游 ≥ 5DN , 下游 ≥ 2DN |
聚四氟乙烯衬里: - 30 ~ + 100 ℃ ; |
● 连接方式: |
高温型聚四氟衬里: - 30 ~ + 180 ℃ ; |
流量计与配管之间均采用法兰连接,法兰连接尺寸 |
● 额定工作压力: |
应符合 GB9119-88 的规定。 |
管道式 : DN10 ~ DN65 :≤ 4Mpa |
● 防爆标志: mdIIBT4 |
|
● 环境温度: - 25 ~ + 60 ℃ |
● 流量测量范围: |
● 相对湿度: 5% ~ 95% |
流量测量范围对应流速范围是: 0.3 ~ 15m /s |
● 消耗总功率: 小于 20W |
常用介质电导率表:
液体 |
电导率( μ s/cm ) |
液体 |
电导率( μ s/cm ) |
各种酸 |
10 × 100 2~ 801 × 100 2 |
啤酒 |
600 ~ 800 |
碱液 |
8 × 100 2~ 30 × 100 2 |
麦芽糖 |
500 ~ 1000 |
蒸馏水 |
0.01 ~ 5 |
牛奶 |
200 ~ 300 |
水及饮料 |
200 ~ 800 |
水果酱 |
4 00 ~ 1000 |

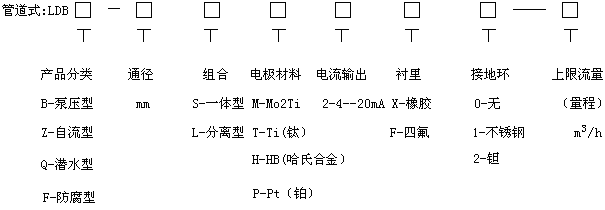

五、管道选型说明
正确地选用智能电磁流量计是保证用好智能电磁流量计的前提条件。选用什么种类的智能电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使智能电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等,都能适应被测流体的性质和流量测量的要求。
可测量的流体 :
由智能电磁流量计的工作原理可知,能选用智能电磁流量计测量流量的流体必须是导电的,严格的说,除了高温流体之外,只是电导率大于20us/cm的任何流体都能选用相应的智能电磁流量计来测量流量,因为非导电的气体、蒸汽、油类、丙酮等物质不能选用智能电磁流量计来测量流量。
传感器口径的确定:
流量计使用流速最好在0.1-5m/s范围内,此时流量计口径可选择与用户管道口径一致。 |
电极、接地环材料的选择:
选择电极材料时,要考虑被测介质的耐腐蚀性,一般要比工艺管道材料高一个等级。
接地环可选择与电极相同的材料,也可选择与工艺管道相同的材料作接地环。
工艺管道为金属管道且内壁无绝缘涂层时,可不选用接地环。 |
电极、接地环材料选择:
电极、接地环材料 |
|
被测液体举例 |
316不锈钢 |
不耐无机酸、有机酸、氯化物的腐蚀,用于非腐蚀性介质 |
生活及工业用水、污水、矿浆、糖浆 |
含钼不锈钢 |
对温度<80℃各种浓度的酸及碱溶液具有强的耐腐蚀性 |
磷酸、烧酸 |
OCr18Ni12Mo2Ti |
对温度<80℃各种浓度的酸及碱溶液具有强的耐腐蚀性 |
磷酸、烧酸 |
钛(Ti) |
特别适用于氯离子存在的场合使用,能耐氯化物(氯化钙、氯化钾、氯化铵、氯化钠)硫化物、碱液的腐蚀 |
盐酸王水、硝酸、硫酸 |
钽(Ta) |
具有优良的耐腐蚀性,几乎和玻璃相似,几乎能耐一切化学介质(包括沸点的盐酸、硝酸、王水、硫酸)的腐蚀。不耐碱、氢氟酸、氧化物及发烟硫酸的腐蚀。 |
盐酸王水、硝酸、硫酸 |
铂(Pt) |
几乎适用于所有化学介质的腐蚀,但不适用于王水和铵盐 |
浓硫酸、热碱溶液 |
|
|
衬里的选择:
衬里材料应根据被测介质的腐蚀性、磨损性的温度来选择。聚四氟乙烯(PIEE)衬里具有优良的耐强酸强碱腐蚀的性能,它也具有可靠的耐高温性,高温下不变形,不降色绝缘电阻的性能;它还具有不拈性,即不能和其他物质相粘接、表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝)强腐蚀性介质(如硫酸、硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽部洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用四氟衬里。橡胶具有耐磨特点,广泛用于测量水、工业用水、废水、污水矿浆、泥浆、纤维浆等介质。
衬里材料选择说明:
衬里 |
主要性能特点 |
可测介质举例 |
注意事项 |
四氟(PTEE) |
耐热耐腐蚀性能优良、表面光滑、不易粘着 |
高渗透性介质,如氢氟酸、盐酸、醋酸等。强腐蚀性介质,如硫酸、硝酸、电解质、烧碱等。易结疤的介质。 |
可用于卫生要求的场,适用于高温流体。温度范围为(-30—+150℃)用于正压管道 |
橡胶 |
有极好的弹性,耐磨性好,耐冲击。耐一般弱腐蚀性介质的腐蚀。 |
水、废水、污水、纤维浆、矿浆、泥浆 |
广泛用于非腐蚀或磨损性介质的场合。温度范围-20—+80℃。用于正压管道 |
|
|
|
上限流量的选择:
由于通径、流速、流量三者之间存在严格的函数关系,所以选型时可根据下表在对应的通径下选择上限流量值。
|
上限流量系列表
通径DN(mm) |
上限流量值(m3/h ) |
10 |
0.16 0.20 0.30 0.40 0.50 0.60 0.80 1.0 1.2 |
15 |
0.4 0.5 0.6 0.8 1.0 1.2 1.6 2.0 2.5 3.0 4.0 |
20 |
0.6 0.8 1.0 1.2 1.6 2.0 2.5 3.0 4.0 5.0 6.0 |
25 |
1.0 1.2 1.6 2.0 2.5 3.0 4.0 5.0 6.0 8.0 0.10 |
32 |
1.6 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 12.0 |
40 |
2.5 3.0 4.0 5.0 6.0 8.0 10 12 16 |
50 |
4 5 6 8 10 12 16 20 |
65 |
6 8 10 12 16 20 25 30 40 50 60 80 100 |
80 |
10 12 16 20 25 30 40 50 60 80 100 120 160 |
100 |
16 20 25 30 40 50 60 80 100 120 160 200 |
125 |
25 30 40 50 60 80 100 120 160 200 250 300 |
150 |
40 50 60 80 100 120 160 200 250 300 360 400 500 |
200 |
60 80 100 120 160 200 250 300 360 400 500 600 |
250 |
100 120 160 200 250 300 400 500 600 800 1000 |
300 |
160 200 250 300 400 500 600 800 1000 1200 1600 2000 |
350 |
200 250 300 400 500 600 800 1000 1200 1600 2000 2500 |
400 |
250 300 400 500 600 800 1000 1200 1600 2000 2500 3000 |
450 |
300 400 500 600 800 1000 1200 1600 2000 2500 3000 4000 |
500 |
400 500 600 800 1000 1200 1600 2000 2500 3000 4000 5000 6000 |
600 |
600 800 1000 1200 1600 2000 2500 3000 4000 5000 6000 8000 |
700 |
800 1000 1200 1600 2000 2500 3000 4000 5000 6000 8000 |
800 |
1000 1200 1600 2000 2500 3000 4000 5000 6000 8000 10000 12000 |
900 |
1600 2000 2500 3000 4000 5000 6000 8000 10000 12000 16000 |
1000 |
2500 3000 4000 5000 6000 8000 10000 12000 16000 20000 |
|
|
安装地点的选择:
为了使变送器工作稳定,在选择安装地点时应注意以下几方面的要求:
1)尽量 避免 铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。
2)应尽量安装在干燥通风之处, 不宜在潮湿,易积水的地方安装 。
3)应尽量 避免 日晒雨淋,避免环境温度高于45℃及相对湿度大于95%
4)选择便于维修,活动方便的地方
5)流量计应安装在水泵 后端 ,决不能在抽吸侧安装;阀么应安装在流量计 下游侧 。
|
|
|
