超声波明渠流量计

RH系列超声波明渠流量计是用于测量工矿企业自然流管（渠）道污水排放计量的新型测量仪表，简称 " 污水流量计 " 。它广泛适用于石油、化工、化纤、轻纺、制药等行业的污水排放计量，是城市水污染防治和环保部门监控污染物排放的必要仪表之一，也是今后水利部门农灌水排放计量的必备仪表。
该流量计采用水力测流、超声波测位、微电脑处理、数字显示及打印记录等技术，能在较恶劣的环境下安装、自动计量，具有较高的可靠性和较强的抗干扰能力。安装维护方便，读数简捷

优点：
●污水泡沫对其测量无任何影响。(其他厂家难以解决)
●计量槽（堰板）由厂家生产，比用户自己做更精确
●传感器采用美国进口元器件装配,超高灵敏度
●土建工程量仅为其他厂家工程量的1/3
●巴氏槽和堰板材质可选用PVC或不锈钢
●免调试，自动调零, 通电就正常工作
●非接触式测量，耐腐蚀，使用寿命长
●信号超强，远传距离达 2000米
●敞开自流型流量计,可测量非满管流量
●传感器防护等级为 IP65

原理：
　　 RH系列LMZ明渠流量计是根据特定形状的巴歇尔计量槽/堰板计量槽，保证其一定液位高度，得知一定流量，选用巴歇尔槽/堰板计量槽作为特定流道，测量精度高，安装方便，传感器测量出液位高度，通过89C52系列单片机处理得出瞬间流量和累计流量值，流量可用下式表示：
　　 Q=KHn
　　 Q：瞬间流量（t/h） K：流量常数
　　 H：液位高度 n：n次方值
　　瞬间流量经累计积算处理得出累计流量。

应用区域：
　　由于明渠流量计非压力流的特点，被广泛应用于污水排放口，适用于化工、冶金、环保、制药等各类企业污水的测量和控制。

主要技术参数：
量程：20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h

精度	1.0级	介质温度	0℃～+60℃
显示仪表温度	0℃～50℃	压力	自由流
传感器温度	-30℃～+60℃	防护等级	IP65
流道形式	巴歇尔槽/三角堰板/矩形堰板	前直段	1～3米
供电电源	220VAC 50HZ	消耗功率	≤15W
显示	双窗口，8位LED累计流量和4位LED瞬间流量

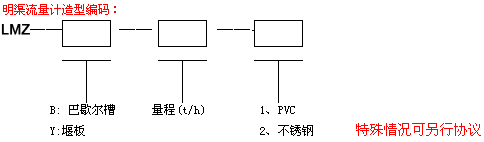

明渠流量计选型：

巴歇尔槽明渠尺寸要求：

型号	适用渠道（宽 ×高）mm	最小流量 (t/h)	最大流量 (t/h)
LMZ—20	≥200×250	0.32	20
LMZ—50	≥250×300	0.65	50
LMZ—150	≥300×500	2.77	115
LMZ—400	≥400×650	5.40	400
LMZ—900	≥600×800	9.00	900
LMZ—1500	≥840×1000	12.6	1500
LMZ—3000	≥1200×1000	45.0	3000
LMZ—5000	≥1680×1100	108.0	5400
LMZ—8000	≥1920×1100	126.0	7200

三角堰板/矩形堰板明渠尺寸要求:

型号规格	最大流量 (t/h)	适用渠道 (宽 ×深 )	最高水位 (mm)
LMZ-Y-50	50	≥ 400 ×350	277
LMZ-Y-80	80	≥ 500 ×470	390
LMZ-Y-150	150	≥ 600 ×570	484
LMZ-Y-250	250	≥ 800 ×650	540
LMZ-Y-500	500	≥ 800 ×650	510
LMZ-Y-800	800	≥ 800 ×850	655
LMZ-Y-1000	1000	≥ 1000 ×850	707

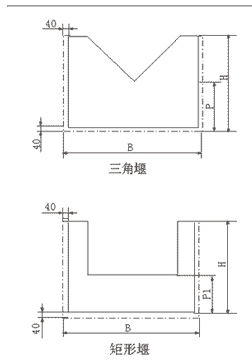

常用规格堰板明渠流量计尺寸：

型号规格	B	H	P	P1
LMZ-Y-50	480	400	160	-
LMZ-Y-80	580	460	160	-
LMZ-Y-150	680	520	240	-
LMZ-Y-250	880	600	280	-
LMZ-Y-500	880	680	-	250
LMZ-Y-800	880	880	-	300
LMZ-Y-1000	1080	880	-	350

土建安装：
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。

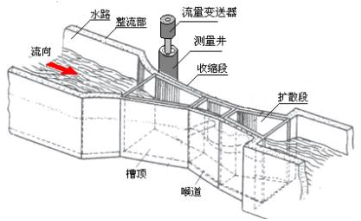

巴歇尔计量槽模拟图 ：

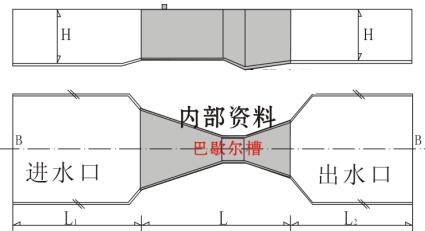

常用型号规格明渠流量计安装尺寸（单位：mm）

型号	B	L	L1	L2	H
LMZ-20	300	650	1500	1000	250
LMZ-50	380	750	2000	1500	300
LMZ-150	450	900	2500	1800	500
LMZ-400	600	900	3000	2000	700

安装巴歇尔槽的最关键点：
必须保证巴歇尔槽下游有水位差，排放畅通，不会积水

智能流量显示仪：

智能流量显示仪是我公司的新产品，CPU是采用AT89C52微处理器，在通用软件支持下，能同时对累计流量和瞬间流量进行显示。

主要特点：
（1）仪表可同时显示累计流量和瞬间流量。
（2）可输出标准电流信号4～20mADC.
（3）断电数据保护功能，数据保留时间十年。
（4）可带打印输出，定时打印功能（选配）
（5）可输出累计流量值的脉冲信号（选配）

主要技术指标：
（1）输入信号：电流
（2）供电：220VAC、50HZ、功耗≤10w
（3）环境温度：0～５０℃相对温度：≤85%
（4）安装尺寸：盘式结构
（5）仪表尺寸：160×80×130mm
（6）开孔尺寸：152×76mm
